المشاريع المتوسطة : 1- مشروع عداد السرعة "التاكوميتر" Tachometer باستخدام الميكروكونترولر PIC
التاكوميتر هو جهاز لقياس السرعة الدورانية لأى عامود أو قرص . وحدة القياس عادة تكون بعدد اللفات فى الدقيقة الواحدة RPM .
سوف يتم إنشاء تاكوميتر بالميكروكونترولر PIC16F877A والعرض على شاشة LCD ، بالإضافة إلى دائرة تحكم عند وصول السرعة الدورانية إلى قيمة محددة سلفا :

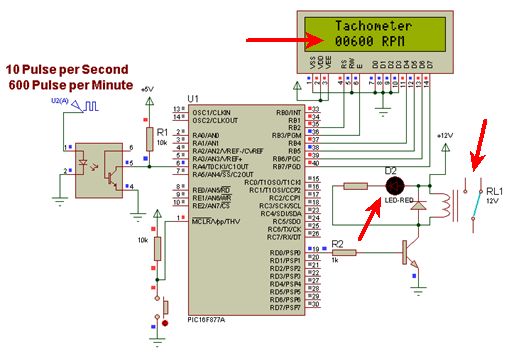

استعراض النتائج :









من خلال برنامج هذا المشروع سوف تتعرف على :
1- كيفية التعامل مع وحدة العرض LCD والمترجم ميكروسى ، من حيث تعريف توصيلات أطراف LCD ، ثم تهيئتها للتشغيل ، وعرض الرسائل .
2- التعرف على استخدام المؤقت TMR0 فى وضع العداد لعد نبضات تطبق خارجيا ، وكيفية تهيئة السجلات المرتبطة به ، وحساب عدد النبضات كل دقيقة .
3- معرفة كيف يتم استخراج القيمة العددية لأرقام خانات عدد مكون من أكثر من رقم (الآحاد ، والعشرات ، ....) ، ثم تحويل هذه الأرقام إلى ما يناظرها من كود أسكى حتى يمكن عرضها على وحدة العرض LCD .

البرنامج :



الكود:

/*
  Project: Contactless digital tachometer
  Description:
    MCU: PIC16F877A
    4MHz clock
    TIMER0 module is used as a 8-bit counter to count external
    pulses arriving at RA4/T0CKI input

    Eng.F.ABDELAZIZ
*/
// Define LCD module connections.
 sbit LCD_RS at RB2_bit;
 sbit LCD_EN at RB3_bit;
 sbit LCD_D4 at RB4_bit;
 sbit LCD_D5 at RB5_bit;
 sbit LCD_D6 at RB6_bit;
 sbit LCD_D7 at RB7_bit;
 sbit LCD_RS_Direction at TRISB2_bit;
 sbit LCD_EN_Direction at TRISB3_bit;
 sbit LCD_D4_Direction at TRISB4_bit;
 sbit LCD_D5_Direction at TRISB5_bit;
 sbit LCD_D6_Direction at TRISB6_bit;
 sbit LCD_D7_Direction at TRISB7_bit;
// End LCD module connection definition
//unsigned long RPM_Value;// 4  bytes ,0 .. 4294967295
unsigned int RPM_Value;// OR unsigned only ,  2  bytes ,0 .. 65535
#define RPM_SWITCH PORTD.B0
#define ON  1
#define OFF 0

char RPM[] = "00000 RPM";

 void Display_RPM(unsigned long num){
  RPM[0] = num/10000 + 48;//get ONE THOU. number and convert it as ASCII for LCD
  RPM[1] = (num/1000)%10 + 48;//get THOU. number and convert it as ASCII for LCD
  RPM[2] = (num/100)%10 + 48;//get HANDS. number and convert it as ASCII for LCD
  RPM[3] = (num/10)%10 + 48;//get TENS number and convert it as ASCII for LCD
  RPM[4] = num%10 + 48;//get ONES number and convert it as ASCII for LCD
  Lcd_Out(2,4,RPM);
 }

 void main() {
 TRISA.B4 = 1; //  Inut at RA4/T0CKI
 PORTA.B4=0;
 TRISD.B0=0; //RPM Switch Output
 PORTD.B0=0;
 OPTION_REG=0b00101000; // Bit5:T0CKI=1 for counter mode, <bit3 =1 Prescaler is assigned to the WDT ,<bit2:bit0> =000 for Prescaler(1:1) ,
 Lcd_Init();        // Initialize LCD
 Lcd_Cmd(_LCD_CLEAR);            // CLEAR display
 Lcd_Cmd(_LCD_CURSOR_OFF);        // Cursor off
 Lcd_Out(1,4,"Tachometer");            // Write message1 in 1st row
  while(1){

/* The counter will be active for 1 sec and
the number of pulses arrived during this interval will be recorded,
and multiplied by 60 to get the RPM . */
  TMR0=0;              //start with "0" value
  Delay_ms(1000);      // Wait for 1 sec ,the counter TMR0 will be active for 1 sec,
  RPM_Value = TMR0*60;
  Display_RPM(RPM_Value);
  if(RPM_Value > 600) RPM_SWITCH = ON ; else RPM_SWITCH = OFF;

  }              // Infinite Loop
 }
