بالشرح والتحليل والتنفيذ : كتاب وموضوع : معا نبدأ تعلم الإلكترونيات من خلال تنفيذ المشاريع العملية .
بالشرح والتحليل والتنفيذ : كتاب وموضوع : معا نبدأ تعلم الإلكترونيات من خلال تنفيذ المشاريع العملية .
سوف نتناول كل فى كل مرة كتاب ، يتم تحميله ثم استعراض أهم النقاط التى يتناولها .
الكتاب الأول :
Beginning Analog Electronics Through Projects
أولا :رابط تحميل الكتاب
http://www.mediafire.com/download/zdsd9sh653ynzea/Beginning_Analog_Electronics_Through_Projects.zip
http://depositfiles.com/files/lird1l0l5
سوف نتناول كل فى كل مرة كتاب ، يتم تحميله ثم استعراض أهم النقاط التى يتناولها .
الكتاب الأول :
Beginning Analog Electronics Through Projects
أولا :رابط تحميل الكتاب
http://www.mediafire.com/download/zdsd9sh653ynzea/Beginning_Analog_Electronics_Through_Projects.zip
http://depositfiles.com/files/lird1l0l5
رد: بالشرح والتحليل والتنفيذ : كتاب وموضوع : معا نبدأ تعلم الإلكترونيات من خلال تنفيذ المشاريع العملية .
بعض الوسائل التعليمية المفيدة :
Proteus Professional 7.10 SP0
http://mediafire.com/?oxgc3l5fczm1paz
Proteus Professional 8
http://mediafire.com/?0lcl8wuq7adzj97
برنامج Crocodile Technology 3D v609
http://www.mediafire.com/download/jmi2byiighd/Crocodile+Technology+3D+609.rar
برنامج لحساب المقاومات :
http://www.mediafire.com/download/ex7oc4e1mg0xs4x/Resistor.zip
http://www.mediafire.com/download/l99mzcfi4abcs4f/resistorcc.zip
ملف مساعد لمعرفة قيم المقاومات :
http://www.mediafire.com/download/00o52yaq2z5c1he/ResistorCharts.zip
برنامج للمساعدة على التعرف على المكونات الإلكترونية :
http://www.mediafire.com/download/0jcecieb7y2z7x0/assist.zip
Proteus Professional 7.10 SP0
http://mediafire.com/?oxgc3l5fczm1paz
Proteus Professional 8
http://mediafire.com/?0lcl8wuq7adzj97
برنامج Crocodile Technology 3D v609
http://www.mediafire.com/download/jmi2byiighd/Crocodile+Technology+3D+609.rar
برنامج لحساب المقاومات :
http://www.mediafire.com/download/ex7oc4e1mg0xs4x/Resistor.zip
http://www.mediafire.com/download/l99mzcfi4abcs4f/resistorcc.zip
ملف مساعد لمعرفة قيم المقاومات :
http://www.mediafire.com/download/00o52yaq2z5c1he/ResistorCharts.zip
برنامج للمساعدة على التعرف على المكونات الإلكترونية :
http://www.mediafire.com/download/0jcecieb7y2z7x0/assist.zip
رد: بالشرح والتحليل والتنفيذ : كتاب وموضوع : معا نبدأ تعلم الإلكترونيات من خلال تنفيذ المشاريع العملية .
المشروع رقم 1 : فلاشر ليد بتردد منخفض ثابت :
ملاحظة هامة :
نوصى وبشدة ، أن يتم بناء المشروع رقم 1 كتمرين تعليمى لأن جميع تفاصيل التجميع وتعليمات المعالجة سوف تحتاجها من أجل المشاريع اللاحقة وهى معطاه فقط مع هذا المشروع . فى المشاريع من رقم 2 إلى رقم 12 يفترض أنك قد اكتسبت بالفعل بعض الخبرة فى بناء المشروع .
المشروع رقم 1 يعتبر واحد من أبسط الدوائر التى تبدأ بها . هذه الدائرة ، عندما تكتمل ، سوف تتسبب فى وميض دايود مشع للضوء (ليد) LED أو بعمل نبضات توصيل on وفصل off بالتناوب بمعدل بطىء جدا ، أى بتردد منخفض . يمكن استخدام هذه الدائرة كبيان إنذار للسيارة . فقد ترى فى بعض الأحيان هذه الأضواء النابضة الصغيرة فى سيارات باهظة الثمن والتى يتم حمايتها بواسطة أنظمة أمان متطورة ، لتحذرك من أن أجهزة الإنذار مفعلة وجاهزة .
فى هذا التصميم ، يتم توصيل on الليد لفترة وجيزة ويبقى فى حالة فصل off لفترة أطول نسبيا . ونظرا لأنه يتم استهلاك تيار إضافى من البطارية فى كل مرة يصبح فيها الليد موصل ، فإن مدة الراحة (الفصل) الطويلة تحافظ على قدرة البطارية . شدة إضاءة الليد تكون أيضا محدودة ، مرة أخرى ، من أجل الحفاظ على قدرة البطارية .
مخطط الدائرة الكهربائية :
وصف الدائرة :
• يتم تكوين (إعداد) الدائرة المتكاملة (555) فى وضع "المذبذب" ، لتوليد قطار مستمر من النبضات.
• ويتم اختيار المكونات التى تحدد تردد المذبذب لإعطاء معدل نبضات منخفض . يتم تحديد معدل وميض الليد (التردد) عن طريق "المقاومتين R1,R2 والمكثف C1" .
• يتم إمداد (تغذية) الدائرة بالقدرة من بطارية 9 فولت .
قائمة المكونات :
• أشباه الموصلات :
Semiconductor
IC1: LM 555 timer
• المقاومات :
Resistors
R1 = 100kohm
R2 = 10kohm
R3 = 1kohm
• المكثفات :
Capacitors
C1 = 10Mf
C2 = 0.01Mf
C3 = 0.1Mf
C4 = 100Mf
• المكونات الإضافية والخامات :
LED1 : Light-emitting diode
S1 : Miniature SPST toggle switch
B1 : 9-volt battery
9-volt battery snap
8-pin IC socket
General purpose circuit assembly board
Hook-up wire (solid and stranded)
توصيلات الأطراف :
الطرف رقم 1 Pin #1 :
يتم توصيل هذا الطرف دائما بالأرضى . لأن جميع الدوائر الموصوفة هنا تستخدم الجهد الموجب كجهد تغذية ، وهذا يعنى أن وصلة الأرضى هى نفسها الطرف السالب للبطارية .
الطرف رقم 2 Pin #2 :
يتم توصيل هذا الطرف أولا بالطرف رقم 6 ثم يتم توصيله من خلال المكثف C1 بالأرضى . قيمة هذا المكثف هى واحدة من المكونات التى تحدد قيمة تردد خرج المذبذب . كلما كانت قيمة المكثف كبيرة كلما قل التردد والعكس بالعكس .
الطرف رقم 3 Pin #3 :
يتم أخذ تردد الخرج من على هذا الطرف ، وسوف يذهب لتشغيل الليد LED1 لإعطاء بيان مرئى للتردد . للحد من التيار المار خلال الليد تستخدم مقاومة التوالى R3 (1kohm) . القيمة الكبيرة للمقاومة ترشد من استهلاك القدرة ، ولكن تتسبب فى إضاءة معتمة (ضعيفة) لليد .
الطرف رقم 4 Pin #4 :
هذا الطرف دائما يوصل إلى موجب جهد التغذية .
الطرف رقم 5 Pin #5 :
بشكل عام ، يتم توصيل هذا الطرف بالأرضى من خلال مكثف ، C2 (0.01mF) .
الطرف رقم 6 Pin #6 :
يتم توصيل هذا الطرف بالطرف رقم 2 ، وتوصيله بالطرف رقم 7 خلال مقاومة ، R1 (100kohm) .
الطرف رقم 7 Pin #7 :
يتم توصيل هذا الطرف بالطرف رقم 6 خلال المقاومة السابقة R1 ، ويتصل بجهد التغذية الموجب خلال مقاومة ثانية ، R2 (10kohm) .
الطرف رقم 8 Pin #8 :
يتم توصيل هذا الطرف دائما بجهد التغذية الموجب .
يتم توصيل مجموعة من مكثف سيراميك ، C3 (0.1mF) ، ومكثف كيميائى ، C4 (100mF) ، عبر خط التغذية الموجب والأرضى . تستخدم هذه المكونات لتحقيق استقرار عمل الدائرة وسوف تجدها مع جميع المشاريع الموصوفة هنا .
التعرف على المكونات وتحديد قيمها :
راجع مخطط الدائرة الكهربائية وتوصيلات الأطراف من 1 إلى 8 .
المقاومات Resistors :
يوجد ثلاثة مقاومات مستخدمة هنا وفيما يلى قيمها وكود ألوانها بغرض التعرف عليها :
R1 = 100 kohm/color code = brown, black, yellow
R2 = 10 kohm/color code = brown, black, orange
R3 = 1 kohm/color code = brown, black, red
كيف يمكنك أن تعرف النهاية (الطرف) الذى تبدأ من عندها قراءة كود ألوان المقاومة ؟
يوجد لون إضافى ، عادة يكون اللون الذهبى ، للأشارة إلى أن المقاومات لها "تسامح" بنسبة مئوية 5% . وهذا يعنى أن القيمة الإسمية للمقاومة 1kohm يمكن أن تكون واحد كيلو زائد 5 فى المئة (أى 50ohm ) لتعطى مقاومة كلية 1.050kohm أ أو واحد كيلو ناقص 5 فى المئة لتعطى مقاومة كلية 0.950kohm . يجب قراءة كود أحزمة الألوان من اليسا إلى اليمين . وبالتالى فإن المقاومة R3 (1kohm) ، تكون أحزمة ألوانها من اليسار إلى اليمين : بنى ، أسود ، أحمر brown, black, red وأخيرا حزام اللون الفضى . (بشكل عام ، يتم تجاهل هذا اللون عند تحديد قيم المقاومات .
بطريقة مماثلة ، تحقق من القيم الصحيحة للمقاومات R1 و R2 . ولإجراء تحقق مضاعف بأن لديك المقاومات الصحيحة ، استخدم المقياس المتعدد (الأفو ميتر) على وضع مقاومة وتأكد من قيمة المقاومة .
• يمكن وضع المقاومات فى أى من الاتجاهين فى لوحات الدوائر الإلكترونية .
المكثفات Capacitors :
رد: بالشرح والتحليل والتنفيذ : كتاب وموضوع : معا نبدأ تعلم الإلكترونيات من خلال تنفيذ المشاريع العملية .
المكثفات Capacitors :
الخطوة التالية ، الانتقال للعرف على المكثفات :
• المكثف C1 قيمته عشرة ميكروفاراد 10 µF وهو مكثف الكتروليتى أو كيميائى . هذا النوع من المكثفات يكون حساس للقطبية ، وهو ما يعنى أن له طرف موجب وطرف سالب ويجب إدراجه بالدائرة بشكل دقيق كما هو مبين بمخطط الدائرة الكهربية . انظر بعناية على طول جسم المكثف تلاحظ خط مميز لعلامة السالب يتم وضعه كعلامة على أحد حواف المكثف . هذا الخط لعلامة السالب يتطابق مع أحد الأطراف ، ليشير إلى أن هذا الطرف هو الطرف السالب . هذا النوع الخاص من المكثفات يكون له شكل برميل وله طرفين ، بشكل عام يأتيان من نفس نهاية جسم المكثف (من جهة واحدة أو من الجهتين) . قيمة المكثف يتم كتابتها على جسم المكثف 10µF .
• بعد ذلك يأتى المكثف C2 ، هذا المكثف يختلف تماما فى الشكل ويسمى "مكثف قرص سيراميك" . يتم طباعة قيمته فى شكل كود (شفرة) . من أجل القيمة 0.01µF يكون الكود هو العدد (103) . هذا الكود طريقة مختصرة لتعريف القيمة بوحدة البيكوفاراد (pF) . الرقم الأخير من على اليمين (3) يشير إلى عدد الأصفار التى يجب إضافتها بعد العددين الأولين . وبالتالى فإن (103) تساوى (10) مضافا إليها (3) أصفلر ، أى (10,000pF) . البيكوفاراد يرتبط بالميكروفاراد بالعلاقة :
(1µF = 1,000,000pF) . وبالتالى يمكننا أن نقول أن (10,000pF) هى نفسها
10,000 / 1,000,000µF أو 0.01µF.
هذا المكثف غير حساس للقطبية ويمكن إدراجه فى أى من الاتجاهين .
• المكثف C3 (0.1µF) ، نوع قرص السيراميك بقيمة الكود (104) . هذا الكود مناظر للقيمة (100,000pF) وهى نفس القيمة (0.1µF) .
• المكثف C4 (100µF) ، نوع الالكتروليت ، ومن الضرورى تحديد قطبية أطرافه بشكل صحيح . الطرف السالب دائما يكون متصل بالأرضى .
رد: بالشرح والتحليل والتنفيذ : كتاب وموضوع : معا نبدأ تعلم الإلكترونيات من خلال تنفيذ المشاريع العملية .
الدائرة المتكاملة IC :
• الدائرة المتكاملة المستخدمة فى المشروع هى المؤقت 555 ، وهى جهاز ذات 8 أطراف .
• الدائرة المحفورة على الغلاف تحدد الطرف رقم 1 .
• يتم ترتيب الأطراف أربعة على كل جانب . نظام ترقيم أطراف الدائرة المتكاملة يكون كما هو مبين بالشكل التالى :
رد: بالشرح والتحليل والتنفيذ : كتاب وموضوع : معا نبدأ تعلم الإلكترونيات من خلال تنفيذ المشاريع العملية .
المكونات الميكانيكية :
يوجد ثلاثة مكونات ميكانيكية بالإضافة إلى لوحة التجميع لاستكمال قائمة المكونات :
• بطارية 9 فولت :
ويمكن شراؤها من أى مكان ، ولابد أنك على دراية بها كمصدر للقدرة . يوجد قطب موجب وقطب سالب . استخدم الفولت ميتر الخاص بك على وضع الجهد المستمر للتحقق من الطرف الموجب ( توجد علامة على جسم البطارية ) . يتم أدخال"وصلة البطارية" فى "أقطاب البطارية" ، هذه الوصلة بها اثنين من الأسلاك ( الأحمر للموجب والأسود للسالب ) . يتم الربط بالبطارية من خلال هذه الأسلاك . لا تقم بتوصيل البطارية إلى الوصلة أثناء تجميع المكونات . اترك توصيل البطارية حتى الخطوة الأخيرة . لكن لغرض الاختبار ، يتم وضع الوصلة بالبطارية والتحقق من وجود توصيل جيد وبالأقطاب المناسبة . يجب الحذر من تلامس الطرفين ببعضهما البعض ، وإلا سيتم انخفاض سريع لتيار البطارية (تفريغ) . ويجب أن تكون الوصلة محكمة على أقطاب البطارية (يمكن الضغط عليها قليلا) ، لأن الاتصال الغير جيد (الفضفاض) سوف يتسبب فى اتصال متقطع وفى النهاية يؤدى إلى مشاكل .
يوجد ثلاثة مكونات ميكانيكية بالإضافة إلى لوحة التجميع لاستكمال قائمة المكونات :
• بطارية 9 فولت :
ويمكن شراؤها من أى مكان ، ولابد أنك على دراية بها كمصدر للقدرة . يوجد قطب موجب وقطب سالب . استخدم الفولت ميتر الخاص بك على وضع الجهد المستمر للتحقق من الطرف الموجب ( توجد علامة على جسم البطارية ) . يتم أدخال"وصلة البطارية" فى "أقطاب البطارية" ، هذه الوصلة بها اثنين من الأسلاك ( الأحمر للموجب والأسود للسالب ) . يتم الربط بالبطارية من خلال هذه الأسلاك . لا تقم بتوصيل البطارية إلى الوصلة أثناء تجميع المكونات . اترك توصيل البطارية حتى الخطوة الأخيرة . لكن لغرض الاختبار ، يتم وضع الوصلة بالبطارية والتحقق من وجود توصيل جيد وبالأقطاب المناسبة . يجب الحذر من تلامس الطرفين ببعضهما البعض ، وإلا سيتم انخفاض سريع لتيار البطارية (تفريغ) . ويجب أن تكون الوصلة محكمة على أقطاب البطارية (يمكن الضغط عليها قليلا) ، لأن الاتصال الغير جيد (الفضفاض) سوف يتسبب فى اتصال متقطع وفى النهاية يؤدى إلى مشاكل .
رد: بالشرح والتحليل والتنفيذ : كتاب وموضوع : معا نبدأ تعلم الإلكترونيات من خلال تنفيذ المشاريع العملية .
• المفتاح S1 :
وهو مفتاح صغير (دقيق) قطب واحد ، دائرة واحد (SPST) وله إما طرفين أو ثلاثة ( تبعا لما يمكن الحصول عليه) ، الفرق ليس بذات أهمية . فى نوع الطرفين ، نستخدم الطرفين ، فى نوع الثلاثة أطراف ، نستخدم الطرف الأوسط وواحد من الطرفين الآخريين .
رد: بالشرح والتحليل والتنفيذ : كتاب وموضوع : معا نبدأ تعلم الإلكترونيات من خلال تنفيذ المشاريع العملية .
لوحة التجميع :
تذكر الدائرة الكهربائية :
مثال للوحة تجميع :

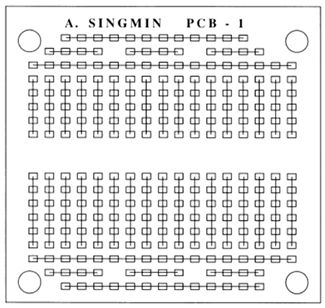

• منظر علوى للوحة التجميع SINGMIN :
• بيان التوصيلات الموجودة أسفل لوحة التجميع :
• تعريف القضبان الرئيسية للإمداد بالقدرة :
التوصيل المقترح بالكتاب :
هناك خطأ فى التوصيل !!
حاول اكتشافه .....
