حان وقت : أسهل طريقة لبناء متحكم منطقى مبرمج خاص بك Easy-PLC (تكاليف قليلة – ربح كبير !!!)

استعرض الموضوع السابق استعرض الموضوع التالي اذهب الى الأسفل

حان وقت : أسهل طريقة لبناء متحكم منطقى مبرمج خاص بك Easy-PLC (تكاليف قليلة – ربح كبير !!!)

مُساهمة من طرف Admin في الأربعاء مارس 12, 2014 6:46 pm

حان وقت : أسهل طريقة لبناء متحكم منطقى مبرمج خاص بك Easy-PLC (تكاليف قليلة – ربح كبير !!!)



المرجع الأساسى :

http://easyplc.altervista.org/easyplc.php



مراجع مساعدة :

http://www.eeecb.com/vb/



http://fathallaabdelaziz.forumarabia.com/







غالبا ما يواجة البعض منا بعض المواقف التى لا يمكن حلها بالإلكترونيات التقليدية ، مثل حالات التحكم الأتوماتيكى البسيطة والتى تكون مضطرا لاستخدام الألكترونيات المبرمجة .

إذا ما هو الحل ؟

حاليا السوق مملوء بالإلكترونيات المبرمجة ، وبالتالى يمكن أن يكون لديك كل ما تحتاجه . لكن ، هل حقا فكرت عن الشىء المناسب للتطبيق الخاص بك ؟

إذا فكرنا فى المتحكم المنطقى "التجارى" ، فعلينا ، بدون شك ، دفع ثمنه ، وبالإضافة إلى تكلفة الأجهزة (الهاردوير) فغالبا ما نضطر للتعامل مع مكونات برمجية (سوفت وير) ، والتى ليست دائما رخيصة . هل يمكن للهواة ، ومحبى الإلكترونيات ، تحمل تلك التكاليف للتغلب على القيود التى تضعها الإلكترونيات الكلاسيكية ؟



هنا الحل لبناء متحكم منطقى مبرمج PLC خاص بك  : لافت للنظر ، بسيط ، موثوق به ، وقوى .

الخواص الأساسية للمتحكم المنطقى  Easy-PLC :

·       مصدر القدرة 24Vdc .

·       8 مداخل رقمية (24Vdc) .

·       5 مخارج رقمية بترانزستور NPN .

·       2 مدخل تناظرى  0-5Vdc .

·       2 مدخل تناظرى 0-10Vdc .

·       1 مدخل تناظرى 0-20Ma .

·       واجة اتصال تسلسلى RS232 .

·       يستخدم الميكروكونترولر PIC18 @ 40Mhz ( وممكن PIC16 ) .

يمكن برمجة المتحكم المبرمج المنطقى Easy-PLC بلغة "منطق السلم" بفضل البرمجيات المجانية  LDMICRO (الموقع http://cq.cx/ladder.pl ) ، أو يمكن برمجته بلفة البيسك أو لغة السى لتحقيق الاستفادة القصوى من الإمكانيات .

من الممكن البرمجة عن طريق المنفذ التسلسلى للمتحكم Easy-PLC باستخدام "محمل الإقلاع" bootloader . محمل الإقلاع هو "برنامج" والذى يوضع (يثبت) بالميكروكونترولر ويتيح (بفضل المنفذ التسلسلى) برمجة ذاكرة الفلاش بالبرنامج الخاص بنا . من أجل القيام بذلك ، فسوف يلزم برمجة الميكروكونترولر بمحمل الإقلاع عند الاستخدام أول مرة . سوف نستخدم محمل الإقلاع  Tiny Bootloader والذى لا يحتل سوى 100 كلمة من البرنامج ( الموقع :

http://www.etc.ugal.ro/cchiculita/software/picbootloader.htm )

فيما يلى رابط المشروع الأصلى :

Download EasyPLC Project (download 522, size 1202 KB)

والآن إلى التفاصيل :

Admin
Admin

عدد المساهمات : 1003
تاريخ التسجيل : 28/01/2014

معاينة صفحة البيانات الشخصي للعضو http://fathallaabdelaziz.forumarabia.com

الرجوع الى أعلى الصفحة اذهب الى الأسفل

رد: حان وقت : أسهل طريقة لبناء متحكم منطقى مبرمج خاص بك Easy-PLC (تكاليف قليلة – ربح كبير !!!)

مُساهمة من طرف Admin في الأربعاء مارس 12, 2014 9:37 pm


والآن إلى التفاصيل الخاصة بمشروعك الخاص :

أولا : الأجهزة (الهاروير) :
1- دائرة مصدر القدرة :
نصيحة :
قبل أن تصبح الدائرة الكهربية كبيرة ومعقدة ، قم بتنفيذ جزء تلو الآخر سواء فى مخطط الدائرة الكهربية أو اللوحة المطبوعة حيث أن كل جزء يرتبط ببعضه البعض ثم يرتبط بالأجزاء الأخرى .
أ‌- مخطط الدائرة الكهربية :





ب‌- اللوحة المطبوعة




ت‌- الشكل الثلاثى الأبعاد :





Admin
Admin

عدد المساهمات : 1003
تاريخ التسجيل : 28/01/2014

معاينة صفحة البيانات الشخصي للعضو http://fathallaabdelaziz.forumarabia.com

الرجوع الى أعلى الصفحة اذهب الى الأسفل

رد: حان وقت : أسهل طريقة لبناء متحكم منطقى مبرمج خاص بك Easy-PLC (تكاليف قليلة – ربح كبير !!!)

مُساهمة من طرف Admin في الأربعاء مارس 12, 2014 10:58 pm



دوائر الدخل التناظرى :
• 2 دخل تناظرى 0-5VDC : دخول مباشر ( أو من خلال مقاومة توالى فقط) فهذا الجهد هو جهد الدخل المثالى للميكروكونترولر PIC .
• 2 دخل تناظرى 0-10VDC : دخول من خلال مقسم جهد لتخفيض هذا الجهد إلى الجهد المثالى وهو 0-5VDC . ستكون مقسم الجهد من مقاومتين كل واحدة منهما بقيمة 250 أوم ونأخذ الخرج من الوصلة بينهما كما فى الدائرة الكهربية أدناه .
• 1 دخل تناظرى 0-20mA : يتم وضع مقاومة بين الدخل والأرضى بقيمة 250 أوم ، بعند مرور التيار الكامل 200mA يتولد فرق الجهد الكامل على هذه المقاومة بمقدار
200 * 250 = 5000 mV   أى 5VDC وهو جهد الدخل المثالى للميكروكونترولر PIC .







عدل سابقا من قبل Admin في الخميس مارس 13, 2014 6:04 pm عدل 2 مرات

Admin
Admin

عدد المساهمات : 1003
تاريخ التسجيل : 28/01/2014

معاينة صفحة البيانات الشخصي للعضو http://fathallaabdelaziz.forumarabia.com

الرجوع الى أعلى الصفحة اذهب الى الأسفل

رد: حان وقت : أسهل طريقة لبناء متحكم منطقى مبرمج خاص بك Easy-PLC (تكاليف قليلة – ربح كبير !!!)

مُساهمة من طرف Admin في الخميس مارس 13, 2014 5:38 pm


دوائر الدخل الرقمى :
8 مداخل رقمية مع استخدام العوازل الضوئية ، وليدات بيان وجود إشارة الدخل الرقمى .








Admin
Admin

عدد المساهمات : 1003
تاريخ التسجيل : 28/01/2014

معاينة صفحة البيانات الشخصي للعضو http://fathallaabdelaziz.forumarabia.com

الرجوع الى أعلى الصفحة اذهب الى الأسفل

رد: حان وقت : أسهل طريقة لبناء متحكم منطقى مبرمج خاص بك Easy-PLC (تكاليف قليلة – ربح كبير !!!)

مُساهمة من طرف Admin في الخميس مارس 13, 2014 5:56 pm


تصحيح خطأ سهوا :
فى الميكروكونترولر PIC18F2550 الطرف 6 لا يستخدم كمدخل تناظرى بل الطرف 7 هو الذى يستخدم كمدخل تناظرى AN4 ، لذلك وجب التنويه .

ولقد تم التعديل .



Admin
Admin

عدد المساهمات : 1003
تاريخ التسجيل : 28/01/2014

معاينة صفحة البيانات الشخصي للعضو http://fathallaabdelaziz.forumarabia.com

الرجوع الى أعلى الصفحة اذهب الى الأسفل

رد: حان وقت : أسهل طريقة لبناء متحكم منطقى مبرمج خاص بك Easy-PLC (تكاليف قليلة – ربح كبير !!!)

مُساهمة من طرف Admin في الجمعة مارس 14, 2014 12:13 am


مكونات المذبذب الخارجية :

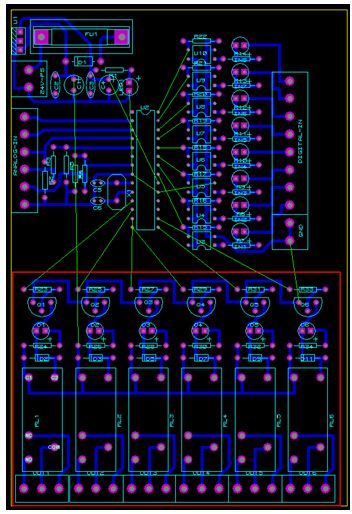

دوائر الخرج الرقمى باستخدام الريليهات :
ملحوظة هامة :
فى البداية سوف نستخدم الاتصال عن طريق المنفذ التسلسلى RS232 ، لذلك يمكن استخدام الميكروكونترولر PIC16F876A أو أى ميكروكونترولر آخر .
6 مخارج رقمية :























Admin
Admin

عدد المساهمات : 1003
تاريخ التسجيل : 28/01/2014

معاينة صفحة البيانات الشخصي للعضو http://fathallaabdelaziz.forumarabia.com

الرجوع الى أعلى الصفحة اذهب الى الأسفل

رد: حان وقت : أسهل طريقة لبناء متحكم منطقى مبرمج خاص بك Easy-PLC (تكاليف قليلة – ربح كبير !!!)

مُساهمة من طرف Admin في الجمعة مارس 14, 2014 2:17 pm


دائرة الاتصال عبر المنفذ التسلسلة RS232 :







Admin
Admin

عدد المساهمات : 1003
تاريخ التسجيل : 28/01/2014

معاينة صفحة البيانات الشخصي للعضو http://fathallaabdelaziz.forumarabia.com

الرجوع الى أعلى الصفحة اذهب الى الأسفل

رد: حان وقت : أسهل طريقة لبناء متحكم منطقى مبرمج خاص بك Easy-PLC (تكاليف قليلة – ربح كبير !!!)

مُساهمة من طرف Admin في الجمعة مارس 14, 2014 8:25 pm


إضافة وصلة برمجة بالدائرة ICSP :




تذكر التوصيل النموذجى التالى :


Admin
Admin

عدد المساهمات : 1003
تاريخ التسجيل : 28/01/2014

معاينة صفحة البيانات الشخصي للعضو http://fathallaabdelaziz.forumarabia.com

الرجوع الى أعلى الصفحة اذهب الى الأسفل
